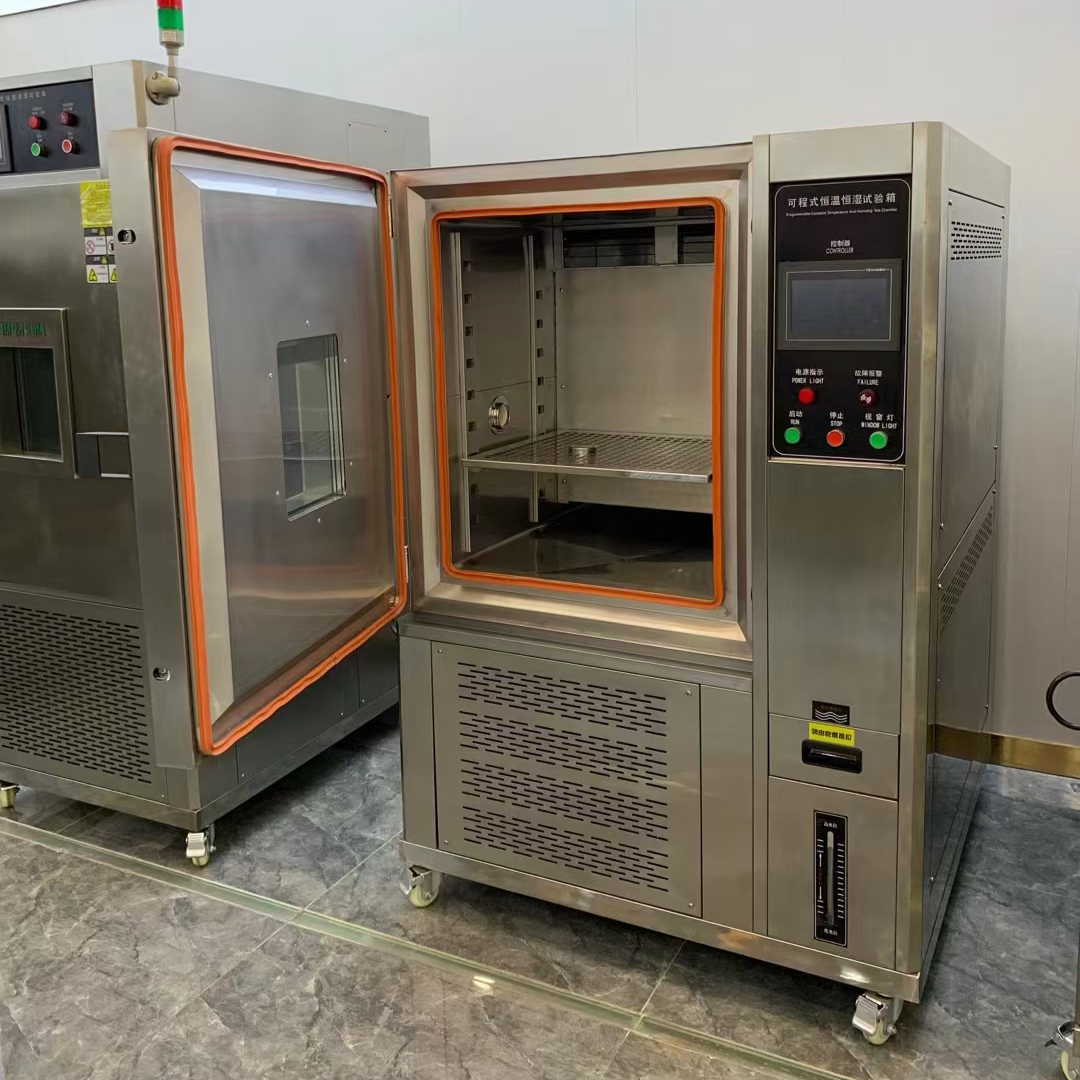

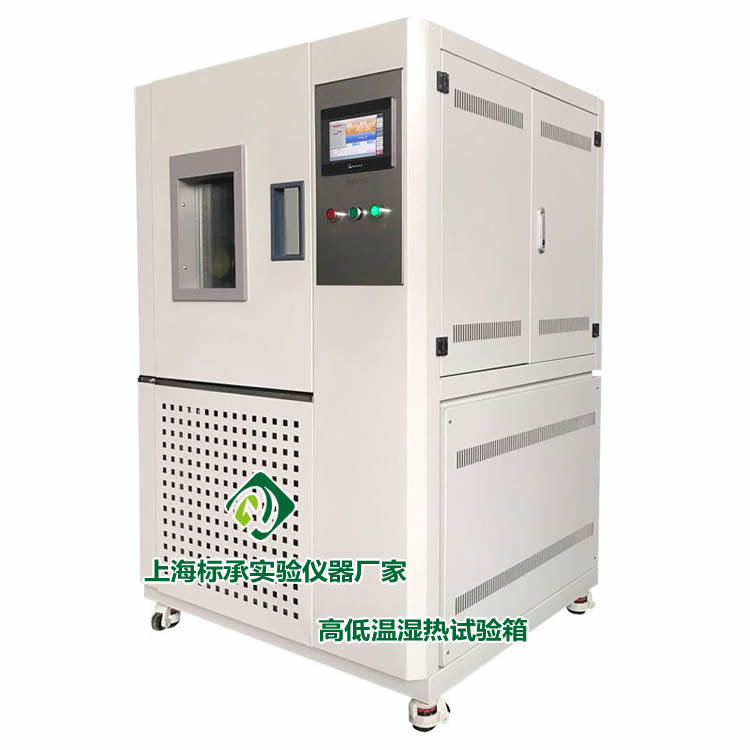

高低溫試驗箱顯示屏幕采用進口溫濕度控制儀，P.I.D高精度控制，長期運行不穩定現象；濕度為直觀顯示控制，摒棄原有溫濕度相對照的缺陷.顯示分辨率:溫度：0.1℃（顯圍）時間：0.1min濕度：0.1%RH（顯圍）感溫傳感器：PT100鉑金電阻測溫體控制方式：熱平衡調溫調濕方式溫濕度控制采用P.I.D+S.S.R系統同頻道協調控制具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為穩定附屬功能故障報警及原因、處理提示功能斷電保護功能日歷定時功能（自動啟動及自動停止運行）自診斷功能低溫控制制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高。本產品滿足GB/T2423.1-2001GB/T2423.3-1993GB/T2423.2-2001等，以及其它相關標準的要求。

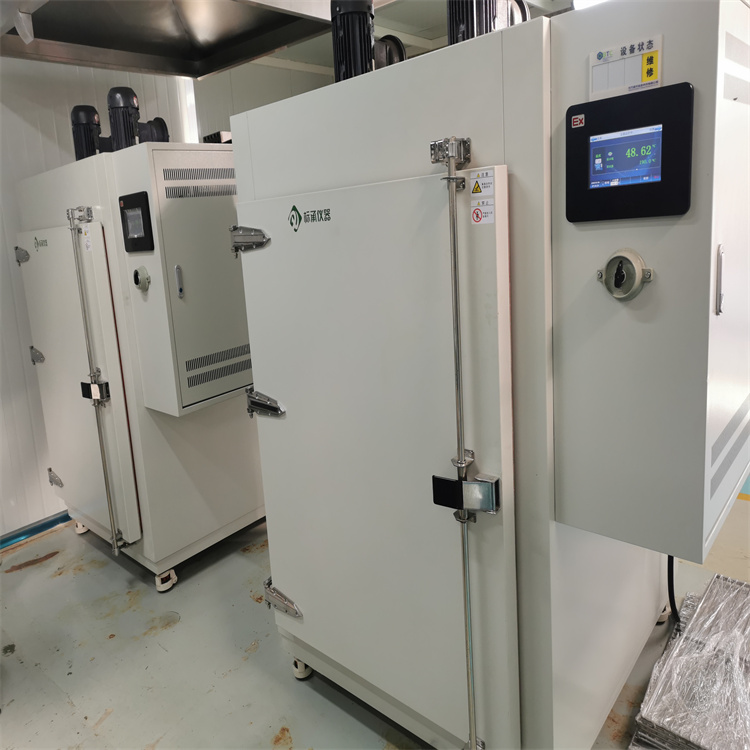

上海標承實驗儀器烘箱使用電源事項開機前應要求電工檢查電壓、電流是否正常，檢查各配電柜開關接線是否有松動情況（主要是接地線），各電源線有無裸漏、漏電現象。循環風機是否良好的工作，風機有無雜質。⑺以上各項無問題后，然后開機升溫進行工作，升溫順序應按照烘烤件的工藝要求，逐步升溫。4、使用中注意事項：⑴在使用過程中不準有人上設備觀看，以免燙手。⑵在使用時應有人監護，應做到有監管有記錄，要求每一小時檢查一次并對烘烤曲線圖紙檢測。⑶嚴禁在烘烤爐內或附近睡覺，取暖以及烤衣物等。⑷配電柜內塵土應每天進行清理。⑸設備不要帶“病”運轉，發現故障隱患，應及時停機檢查，直到查明原因并維修正常后，方可再開機。5、烘烤工作結束：⑴工作完畢后，切斷電源，以利安全。⑵烘烤爐關閉后需等到烘烤件溫度下降到40C°以下后方可取出烘烤件，以防燙或火災事故。⑶烘烤件取出時應慢慢的把烘烤車退出烘烤爐。要求有人指揮，并要注意烘烤車防止烘烤車脫軌以及烘烤件碰撞到烘烤爐壁，導致烘烤件倒下傷人以及烘烤件的損壞。⑷烘烤爐工作一個周期后，要清掃烘烤車下的衛生以及爐門保養。保證烘烤車下、爐門滑道內無雜物和暢通。

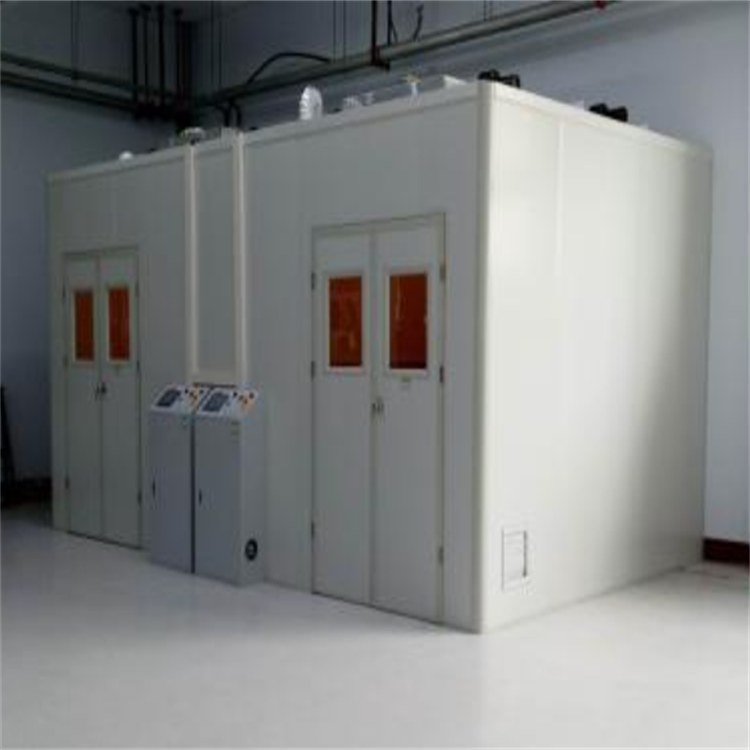

老化房結構說明一、室體結構及用料說明：箱體材料采用EPS夾芯板，產品的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。1.墻體材料：庫體五面采用雙面彩鋼保溫庫板（EPS計算機色）拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；地面不做處理，接合處打密封玻璃膠，有效保證房間的密封性，室內放置產品老化車。其中外墻材料：墻身板：彩鋼板0.5mm厚；天花板：彩鋼板0.5mm厚；門板：彩鋼板0.5mm厚；其中內墻材料：墻身板：彩鋼板0.5mm厚；天花板：彩鋼板0.5mm厚；門板：彩鋼板0.5mm厚；2.門洞設置：W900×H1900mm（單/雙開門）；3.觀察窗：400×600mm，鋼化玻璃，安裝在大門上，老化過程中可隨時觀察室內工作狀況。4.加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度穩定在所設定溫度數值。5.空氣調節系統6.測控系統

冷熱沖擊試驗機特點：1.產品外形美觀、結構合理、工藝先進、選材考究，具有簡單便利的操作性能和可靠的設備性能。設備分為高溫箱,低溫箱,測試箱三部分,采獨特之?dāng)酂峤Y(jié)構及蓄熱蓄冷效果，試驗時待測物完全靜止，應用冷熱風路切換方式將冷,熱溫度導入測試區實現冷熱沖擊測試目的2.采用采用先進的計測裝置,控制器采用大型彩色液晶人機觸控對話式LCD人機接器,操作簡單,學習容易,穩定可靠,中，英文顯示完整的系統操作狀況、執行及設定程序曲線。具96個試驗規范獨立設定,沖擊時間999小時59分鐘,循環周期1~999次可設定,可實現制冷機自動運轉，較大程度上實現自動化，減輕操作人員工作量，可在任意時間自動啟動﹑停止工作運行；3.箱體左側具一直徑50mm之測試孔，可供外加電源負載配線測試部件。可獨立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇二槽式或三槽式及冷沖、熱沖進行沖擊之功能，具備高低溫試驗機的功能。

高低溫環境試驗箱設備選擇依據存在于地球表面及大氣層空間中的自然環境因素和誘發環境因素的種類，目前還無法統計出一個確切的數目，其中對工程產品（設備）的使用及壽命影響較大的因素不下十幾種。從事工程產品環境條件研究的工程師們將自然界存在以及人類活動所誘發的環境條件整理歸納為一系列的試驗標準和規范，用以指導工程產品的環境及可靠性試驗。如指導產品進行環境試驗GJB150――中華人民共和國《設備環境試驗方法》，指導電工電子產品進行環境試驗的GB2423――中華人民共和國《電工電子產品環境試驗方法指南》等。因此，我們選擇環境及可靠性試驗設備時主要的依據是工程產品的試驗規范和試驗標準。其次，為了規范試驗設備中環境試驗條件的容差，保證環境參數的控制精度，國家技術監督機構及各工業部門還制訂了一系列的環境試驗設備及檢測儀器儀表的檢定規程。如中華人民共和國GB5170《電工電子產品環境試驗設備基本參數檢定方法》，又如國家技術監督局頒布實施的JJG190－89《電動振動試驗臺系統試行檢定規程》等。這些檢定規程也是選擇環境及可靠性試驗設備的重要依據，不符合這些檢定規程要求的試驗設備是不允許投入使用的。

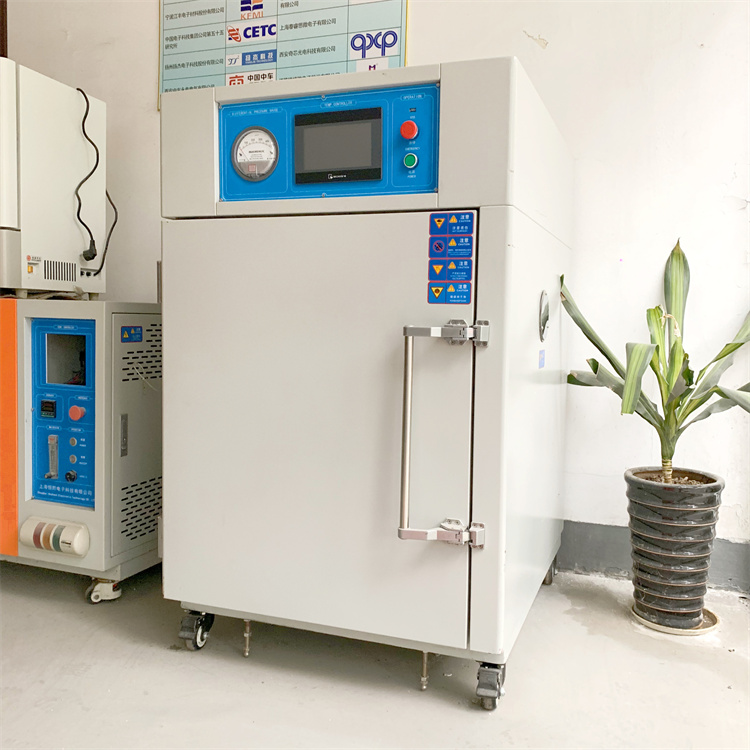

充氮真空箱自動工作循環將工件推入真空箱，將真空箱內快速接頭與工件接口連接。手動關閉真空箱門，按下“循環啟動”按鈕。系統開始自動運行。檢測過程完全自動化，可以在各個監控畫面上進行監控。在檢測過程中，如果泄露檢測不合格，三層塔燈上黃色燈亮表示被測工件有大漏，黃色燈閃爍表示被測工件有微漏。此時，系統自動進入充氣開箱程序，當“循環啟動”按鈕燈閃爍時，表示箱體和工件充氣完畢，操作員手動打開箱門，取出工件。做好泄露標記，放入對應待處理品區。泄露檢測合格后，系統將對工件內的氦氣進行抽空回收，直至所需的壓力水平。如果干燥度合格，則繼續進行SF6充注程序。整個過程完成后，三層塔燈的綠燈亮及“循環啟動”按鍵燈閃爍，作員打開真空箱門，將開關柜與快速接頭脫離，從真空箱內拉出開關柜，做好合格標記后，放入成品裝配區。
